Aufgabenstellung

Entwickeln Sie einen Compiler, der als Eingabesprache L_{WHILE}\cup L_{GOTO}\cup L_{LOOP} verwendet und ein zur Eingabe äquivalentes Programm aus L_{WHILE} (Zielsprache) erzeugt. Die Interpretation des jeweils entstandenen WHILE-Programms ist nicht gefordert.

Verwenden Sie AtoCC

Zielsetzung

Die Zielsetzung dieses Compiler ist es ein Programm das aus WHILE- LOOP- und GOTO-Befehelen besteht in ein WHILE-Prgramm umzuwandeln. Dabei können die Sprachen beliebig verschachtelt werden.

Ausgangsgrammatik

Definition

G = (N, T, P, s)
N = {S, P, PNM, Loop_P, While_P, Goto_P, Konstante, Zahl, Ziffer, Variable, Zuweisung, Operationssymbol, Marke, Vergleich}
T = {:, ;, LOOP, DO, END, WHILE, IF, THEN, GOTO, HALT, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, x, :=, +, -, M, ==}
P = {
  S                -> P
  P                -> Marke : PNM | P ; P | PNM
  PNM              -> While_P | Goto_P | Zuweisung | Loop_P
  Loop_P           -> LOOP Variable DO P END
  While_P          -> WHILE Variable DO P END
  Goto_P           -> IF Vergleich THEN GOTO Marke
                    | GOTO Marke
                    | HALT
  Konstante        -> Zahl
  Zahl             -> Konstante Ziffer | Ziffer
  Ziffer           -> 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9
  Variable         -> x Konstante
  Zuweisung        -> Variable := Konstante
                    | Variable := Variable Operationssymbol Konstante
  Operationssymbol -> + | -
  Marke            -> M Konstante
  Vergleich        -> Variable == Konstante
}
s = S

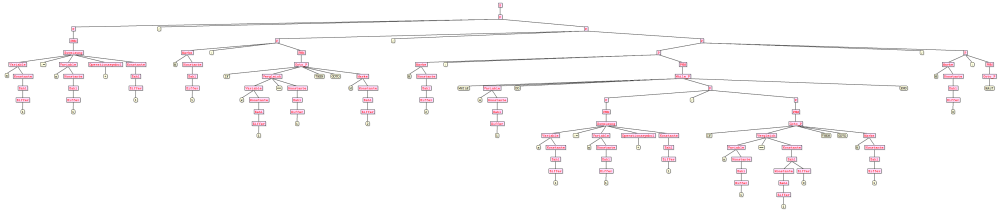

Beispiel Ableitung


Compiler

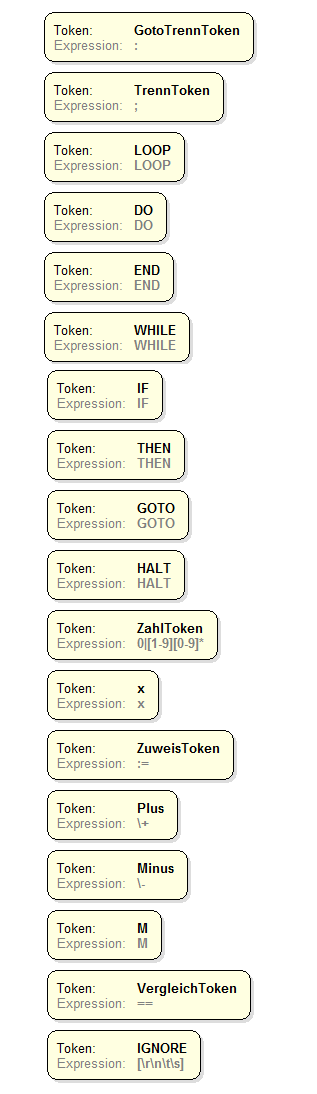

Scanner-Definition


Parser-Definition


VCC-File download

Vorgehen

Zu jedem Programm in LOOP-Sprache kann ein äquivalentes Programm in der WHILE-Sprache angegeben werden, das gleiche gilt für die GOTO-Sprache.

LOOP zu WHILE

Ein LOOP-Programm wird so oft ausgeführt wie es die zugehörige Zählervariable angibt. Um diesen Ablauf mit einem WHILE-Programm zu erzeugen muss die zugehörige Zählervariable zyklisch dekrementiert und ansonsten nicht verändert werden.

GOTO zu WHILE

Um GOTO-Programme mittels WHILE-Sprache zu realisieren, wird das Programm mit einer WHILE-Schleife umschlossen. Allen Anweisungen wird ein IF vorrangestellt und nach deren Abarbeitung die Zählervariable inkrementiert. Bei einem Sprung zu einer Marke wird die Zählervariable auf den zur jeweiligen Anweisung gehörenden Wert gesetzt.

Beispiel

Compilerwiki

Download

Zielgrammatik

Definition

G = (N, T, P, s)
N = {S, P, PNM, While_P, IFVergleich, Konstante, Zahl, Ziffer, Variable, Zuweisung, Operationssymbol, Vergleich}
T = {;, WHILE, DO, END, IF, THEN, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, x, :=, +, -, ==}
P = {
  S                -> P
  P                -> P ; P | PNM
  PNM              -> IFVergleich | While_P | Zuweisung
  While_P          -> WHILE Variable DO P END
  IFVergleich      -> IF Vergleich THEN P
  Konstante        -> Zahl
  Zahl             -> Konstante Ziffer | Ziffer
  Ziffer           -> 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9
  Variable         -> x Konstante
  Zuweisung        -> Variable := Konstante
                    | Variable := Variable Operationssymbol Konstante
  Operationssymbol -> + | -
  Vergleich        -> Variable == Konstante
}
s = S

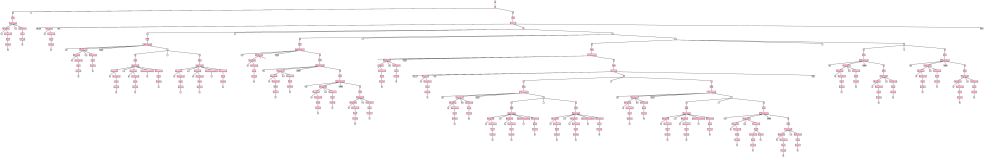

Beispiel Ableitung
